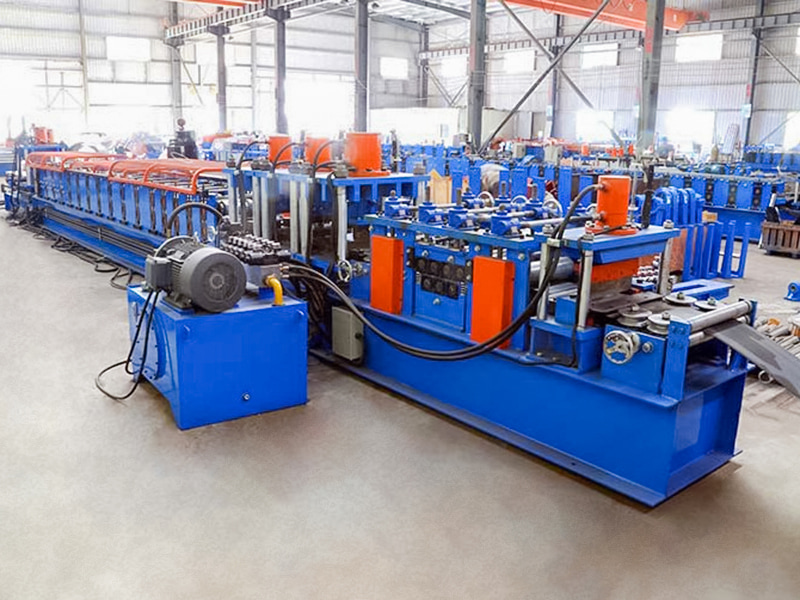

Is trealamh táirgeachta uathoibrithe ardfheidhmíochta é an Meaisín Foirmithe Rolla C-purlin Iomlán 80-300 cineál atá deartha chun freastal ar éileamh an tionscail tógála ar scála mór, ard-éifeachtúlacht agus ard-chaighdeán a tháirgeadh purlins cruach C-chruthach. Féadann sé cornaí cruach a rolladh go huathoibríoch agus go leanúnach isteach i gcromáin éagsúla cruth C le airde an ghréasáin ó 80mm go 300mm ag teocht an tseomra, agus gearradh agus cruachadh uathoibríoch fad gearrtha a chomhlánú. Tá sé ar cheann de na trealaimh lárnacha de mhonarchana déantúsaíochta struchtúir cruach nua-aimseartha.
Jiangyin Hailong Machinery Factory is C80-300 Cineál Go hiomlán Uathoibríoch C Purlin Roll Machine Atá Soláthraí sa tSín. Le breis agus 1200 caidreamh custaiméara, freastalaímid ar iliomad tionscal le trealamh foirmithe rolla saincheaptha, soláthar C80-300 Cineál Go hiomlán Uathoibríoch C Purlin Roll Machine Atá ar díol.
Príomhshreabhadh Oibre:
Uncoiling: Cuirtear an corna cruach ar an uncoiler, dífhillte agus leibhéalta go huathoibríoch.

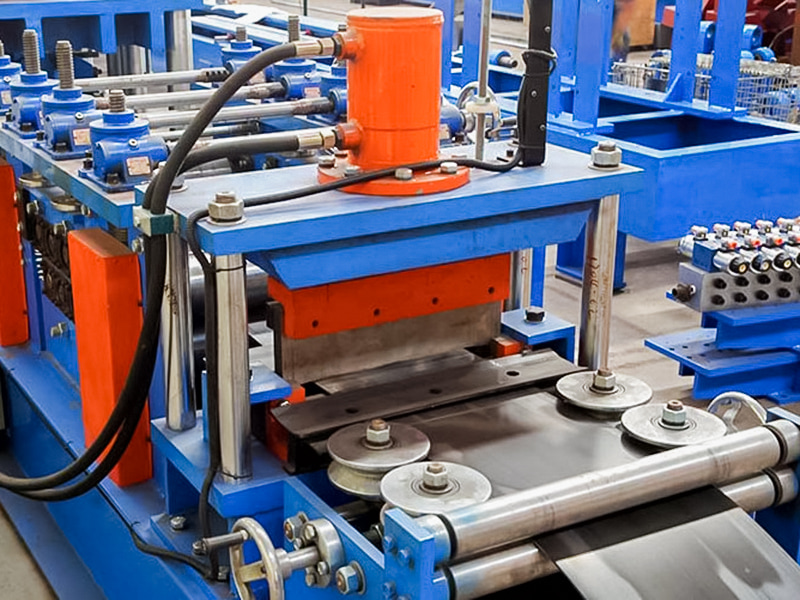

Beathú faoi threoir: Treoraítear an stiall isteach sa phríomh-mheaisín foirmithe.

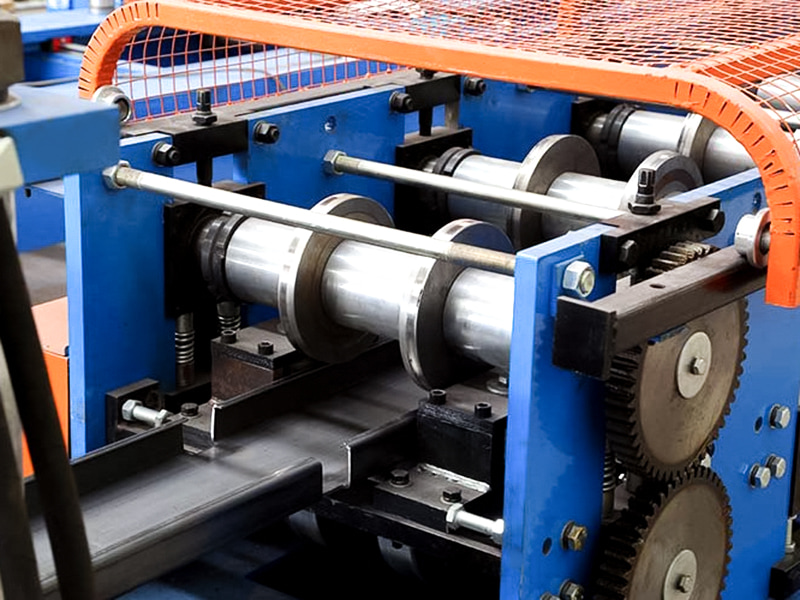

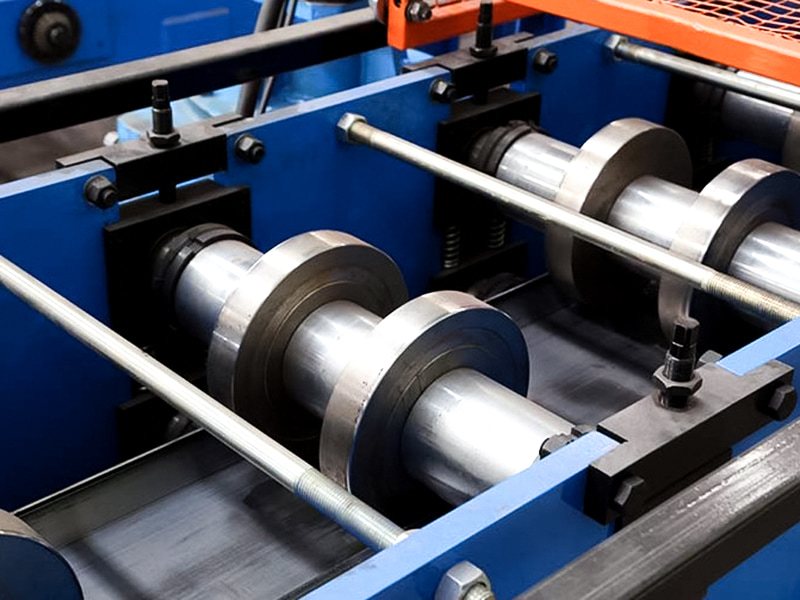

Foirmiú rolla: Gabhann an stiall trí ghrúpaí iolracha (go hiondúil níos mó ná dosaen go dtí níos mó ná fiche) de stáisiúin rollta fhoirmithe in ord. Baineann gach sorcóir fórsa lúbthachta beacht leis an stiall, ag athrú a chruth de réir a chéile ó phláta comhréidh go dtí an t-alt deiridh C-chruthach.
Puncháil/stampáil ar líne (roghnach): Comhtháthaíonn samhlacha áirithe aonaid pollta le linn nó tar éis foirmithe, ar féidir leo poill naisc nó marcanna eile a phuncháil go huathoibríoch ar an ngréasán nó ar an imeall tlú.

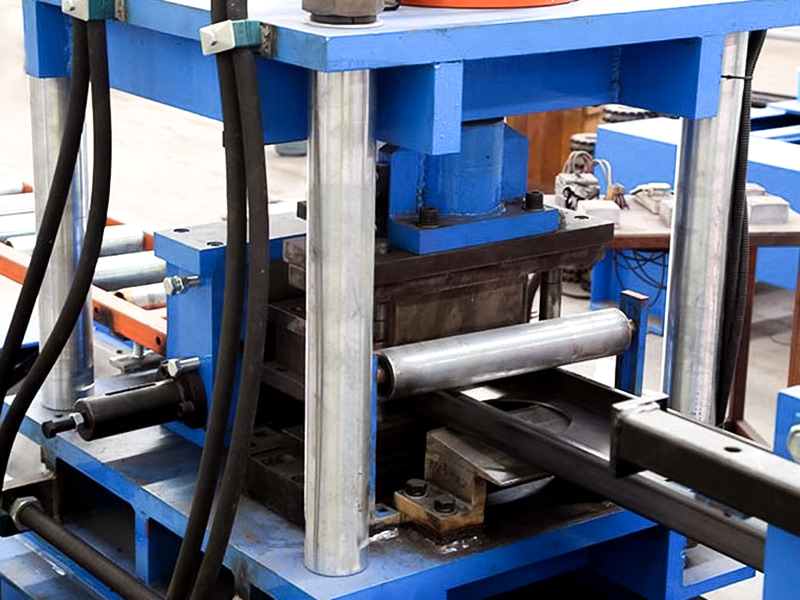

Fad a thomhas agus a ghearradh: Téann an cruach leanúnach C-chruthach, tar éis foirmithe tríd an bhfeiste tomhais (ionchódóir). Nuair a shroichtear an fad réamhshocraithe, cuirtear an gléas gearrtha ardluais (sábh eitilte nó lomadh pollta hiodrálach de ghnáth) i ngníomh agus gearrann sé láithreach gan cur isteach ar oibriú leanúnach an óstaigh fhoirmithe.

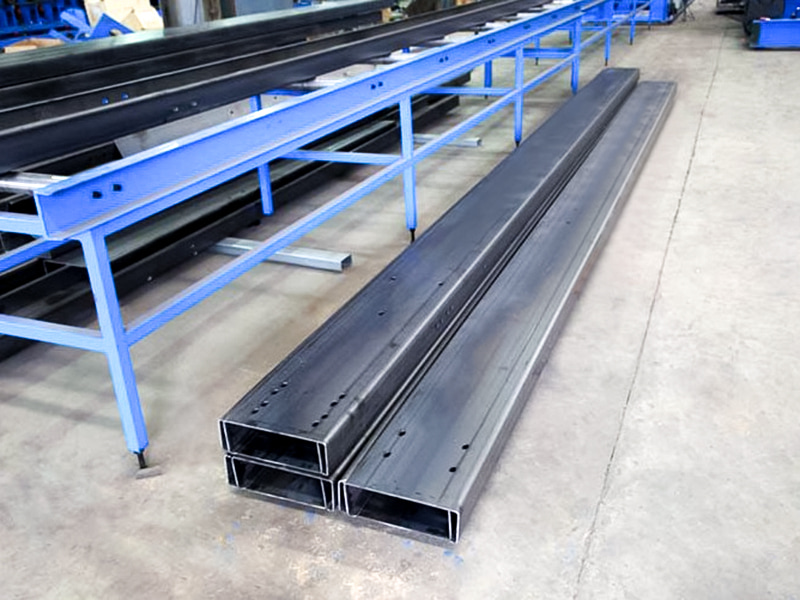

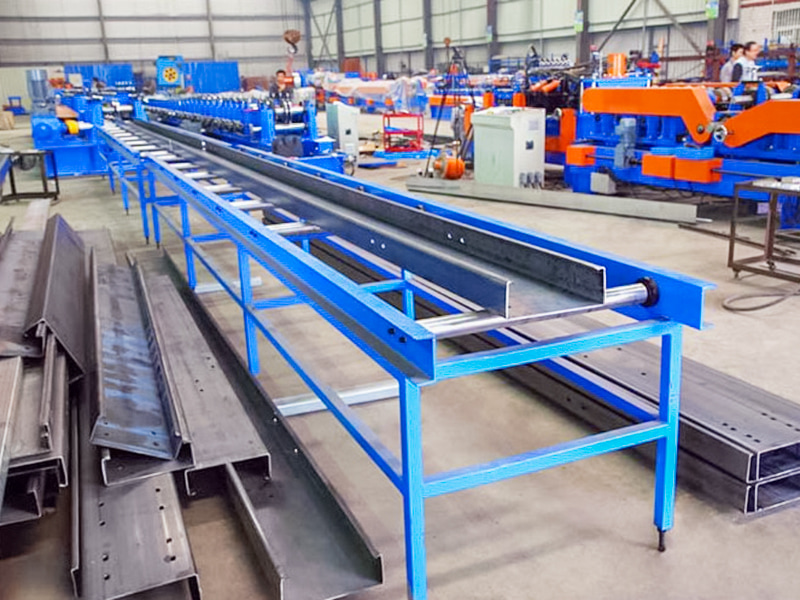

Doirteadh agus cruachadh: Iompraítear an purlin C aonair gearrtha amach as an ósta agus bailítear é go huathoibríoch, ailínithe agus cruachta isteach i mbearta ag an gcóras cruachta.
Córas rialaithe: rialaíonn PLC agus HMI (comhéadan daonna-meaisín) an próiseas iomlán, monatóireacht a dhéanamh ar stádas trealaimh, stóráil sonraí táirgthe, socraigh agus aistrigh paraiméadair táirgthe do tháirgí de shonraíochtaí éagsúla.
Príomhfheidhmchláir agus Buntáistí:
Iarratas: Úsáidtear go príomha i dtionscal tógála struchtúr cruach, ag táirgeadh purlins díon agus balla d'fhoirgnimh cosúil le monarchana, stórais, giomnáisiam, ollmhargaí, etc.
Buntáistí:
Ard-éifeachtúlacht: Táirgeadh leanúnach go hiomlán uathoibríoch, is féidir leis an luas níos mó ná deich méadar go mórán méadar in aghaidh an nóiméid a bhaint amach, agus tá an t-aschur i bhfad níos airde ná an trealamh stampála aonphíosa nó leath-uathoibríoch.
Cruinneas ard: Tá an méid múnlaithe cruinn agus tá comhsheasmhacht an táirge go maith.
Sábháil ábhair: Laghdaíonn táirgeadh leanúnach caillteanas ceann agus eireaball ábhair.
Sábháil saothair: Ardleibhéal uathoibrithe agus níos lú ceanglais oibreora.
Solúbthacht: Is féidir le meaisín éagsúlacht de shonraíochtaí purlin C-chruthach a tháirgeadh le airde éagsúla (laistigh den raon 80-300mm), tiús éagsúla, agus méideanna tlú éagsúla trí rollóirí a athsholáthar agus paraiméadair a choigeartú.
Costais laghdaithe: Tá an éifeachtacht táirgthe iomlán ard agus laghdaítear an costas táirgthe aonaid go suntasach.
| Paraiméadair Theicniúla | ||
| Mír | Paraiméadar | Athmharc |
| Bonn Meaisín | Caighdeán Náisiúnta Uimh.40 I-Beam Steel | Struchtúr Táthú Foriomlán |
| Ábhar sorcóir | Cr12Mo1V1 | Cruadhú Fholúis |
| Príomhseafta | φ90, 40Cr | Hardening agus tempering |
| Grúpaí a Fhoirmiú | 20 | |
| Príomhchumhacht Mhótair | 25KW, Invt | |
| Giarbhosca Príomhthiomáint | K107 (Bosca Gear Helical K107) | |
| Modh Tiomáint | 1.2 Inch Drive Slabhra Dúbailte | |

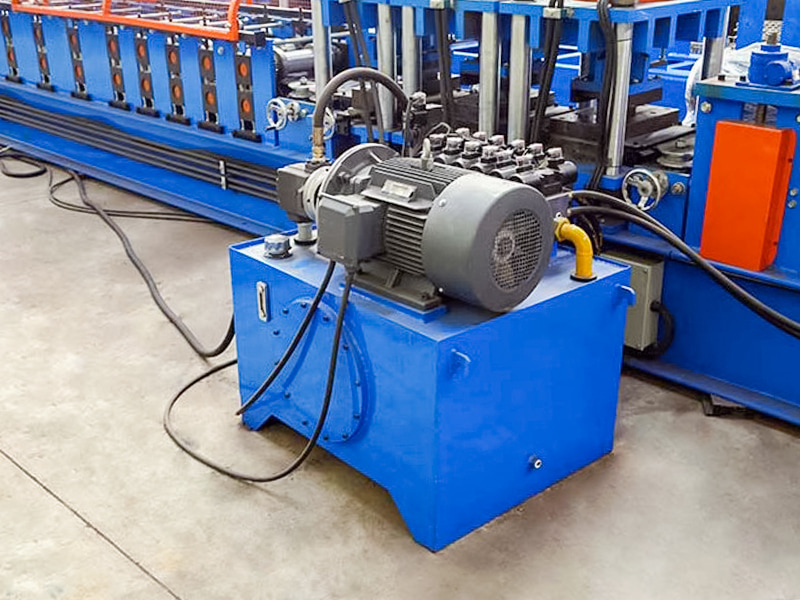

| Mód Scoith | Sliocht Hiodrálacha | Tá Mótarchumhacht Stáisiúin Hiodrálacha 11KW |

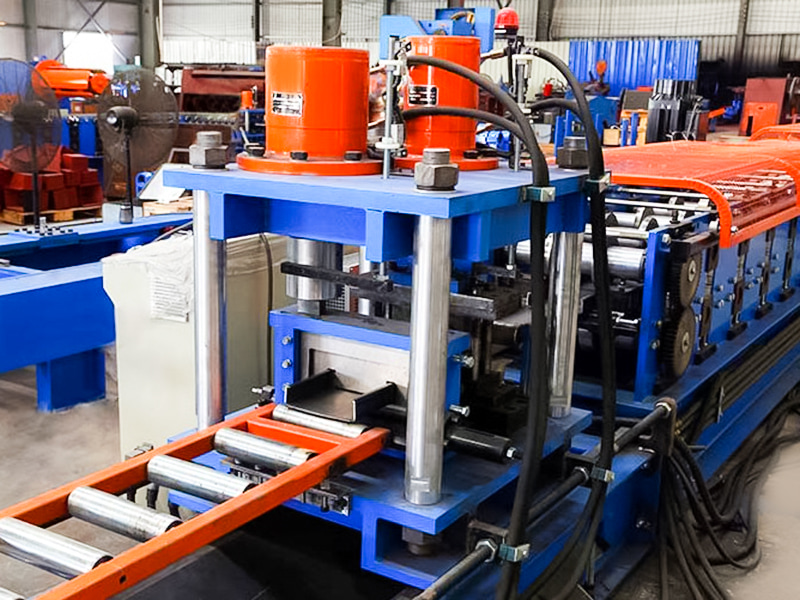

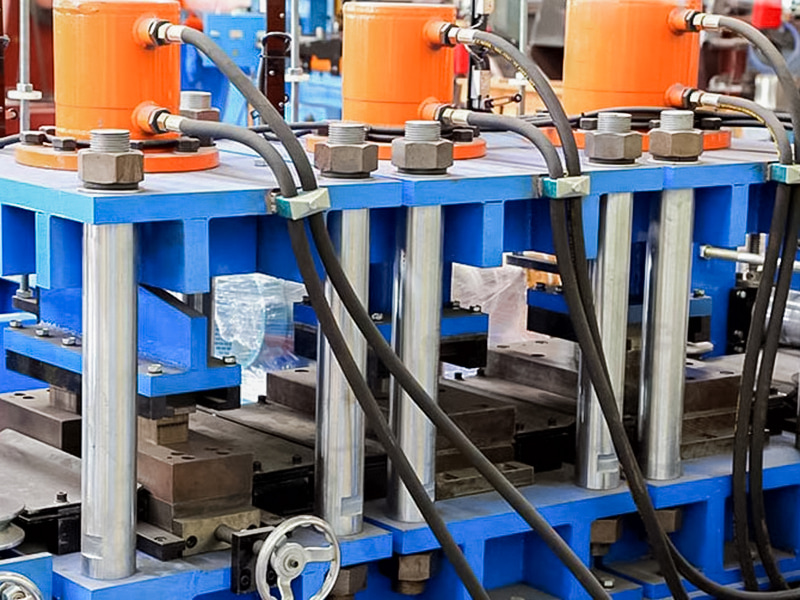

| Mód Punching | Punching Hiodrálacha | |
| Uncoiler | Luchtaigh 5-Ton, Le Ardán Luchtaithe | Tá Mótarchumhacht Stáisiúin Hiodrálacha 2.2KW |
| Córas Rialaithe | Siemens/Schneider PLC | |
| Córas Hiodrálacha | Branda BeiJin Huade | |
| Fad Iomlán na Líne Táirgthe | Timpeall 25 Méadair | |
| Meáchan Trealamh | Timpeall 12-Ton | |
| Tiús Ábhar Amh | 3.0mm | Q235 Galvanized Coil |
| Leithead Amhábhar | 175mm-480mm | |
| Luas Táirgthe | 25~30m/nóiméad | |
