Is líne táirgeachta uathoibrithe é an líne gearrtha corna cruach a dhíscaoileann, a leibhéalú, agus a ghearrann leatháin mhiotail rollta (cornaí cruach, cornaí alúmanaim, cornaí cruach dhosmálta, etc.) go leatháin chomhréidh den fhad riachtanach. Is trealamh próiseála bunúsach ríthábhachtach é sa tionscal próiseála leatháin miotail (cosúil le struchtúir chruach, gluaisteán, fearais tí, déantúsaíocht innealra, etc.).
Jiangyin Hailong Machinery Factory is Cruach Coil Gearr-go-Fad Líne Soláthraí sa tSín. Le breis agus 1200 caidreamh custaiméara, freastalaímid ar iliomad tionscal le trealamh foirmithe rolla saincheaptha, soláthar Cruach Coil Gearr-go-Fad Líne ar díol.
Príomh-Chomhpháirteanna (Próiseas Ginearálta Líne Gearr go Fad):
(1) Trealamh luchtaithe (Trealamh Luchtaithe):
Uncoiler hiodrálacha: Iompraíonn an corna cruach, leathnaíonn sé go hiodrálach croí an choil, agus cuireann sé teannas díchothaithe ar fáil. Is é an pointe tosaigh den líne iomlán.
Tralaí luchtaithe corna (Roghnach): Cabhraíonn sé le cornaí troma cruach a luchtú ar an uncoiler (a úsáidtear go minic i línte leibhéalta a bhfuil toilleadh níos mó ná 3 thonna acu).
(2) Beathú ábhair agus réamhchóireáil:
Lámh brúite/sreangán brúite: Brúitear ar fháinne seachtrach an chorna chun scaoilte a chosc agus cabhraíonn sé le snáithiú.
Meaisín dírithe / friothálacha díchoinneála (Roghnach): Úsáidtear é chun ceann an chorna a dhíriú nó a lúbadh chun iontráil réidh isteach sa mheaisín leibhéalta a éascú (go háirithe le haghaidh plátaí tiubh nó plátaí ard-neart).
Táthaire lomadh (Roghnach, a úsáidtear le haghaidh lomadh fadaimseartha agus líne leibhéalta): Le linn táirgeadh leanúnach, tá eireaball an choil roimhe seo táthaithe le ceann an chéad chorna eile.
(3) Aonad leibhéalta:
Meaisín leibhéalta il-sorcóir (meaisín leibhéalta): Trealamh lárnach! De ghnáth comhdhéanta de 9 rollóirí, 11 rollóirí, 13 rollóirí, 15 rollóirí, 17 rollóirí, 21 rollóirí, etc (uimhreacha corr den chuid is mó) rollóirí straightening uachtair agus íochtair tuislithe.
Prionsabal oibre: Trí bhearnaí sorcóir a laghdú de réir a chéile a leagan síos, téann an pláta faoi shraith lúbthachta droim ar ais le aimplitiúid laghdaithe chun strus inmheánach agus dífhoirmiú bunaidh a dhíchur agus staid chomhréidh a bhaint amach.
Coigeartú: Is féidir an brú sorcóir uachtarach a choigeartú ina iomláine nó go neamhspleách chun oiriúnú d'ábhair éagsúla, tiús agus lochtanna cruth pláta.
(4) Meicníocht tarraingthe/beathaithe:
Gléas sorcóir pinch: Soláthraíonn tarraingt cobhsaí tar éis an leveler chun a chinntiú go dtéann an pláta tríd an leibhéalóir agus an meaisín lomadh ina dhiaidh sin ar luas aonfhoirmeach.
Córas beathaithe servo (líne ardchruinneas): Beathú fad seasta ard-chruinneas a bhaint amach.
(5) Córas Tomhais & Rialaithe Fad:
Scála ionchódóra/grátála: Tomhais go cruinn fad gluaisteach an phláta.
Córas rialaithe PLC: Faightear comharthaí tomhais, rialaíonn sé gníomhartha beathaithe agus lomadh, agus baintear amach lomadh fad seasta cruinn.
(6) Aonad Gearrtha:
Fiaradh swing hiodrálach / lomadh geata (a úsáidtear go coitianta): Struchtúr sách simplí, ar chostas íseal, oiriúnach do phlátaí meánacha agus tanaí agus do línte táirgeachta meán agus luas íseal.
Fiaradh stad hiodrálach / lomadh eitilte (rogha ardéifeachtúlachta): Ní stopann an pláta le linn lomadh, le héifeachtacht táirgthe ard, oiriúnach do línte táirgeachta meán agus ardluais. Fiaradh aeroibrithe ardluais (líne ardluais pláta tanaí): thar a bheith tapa, torann íseal, oiriúnach le haghaidh táirgeadh mais plátaí tanaí.

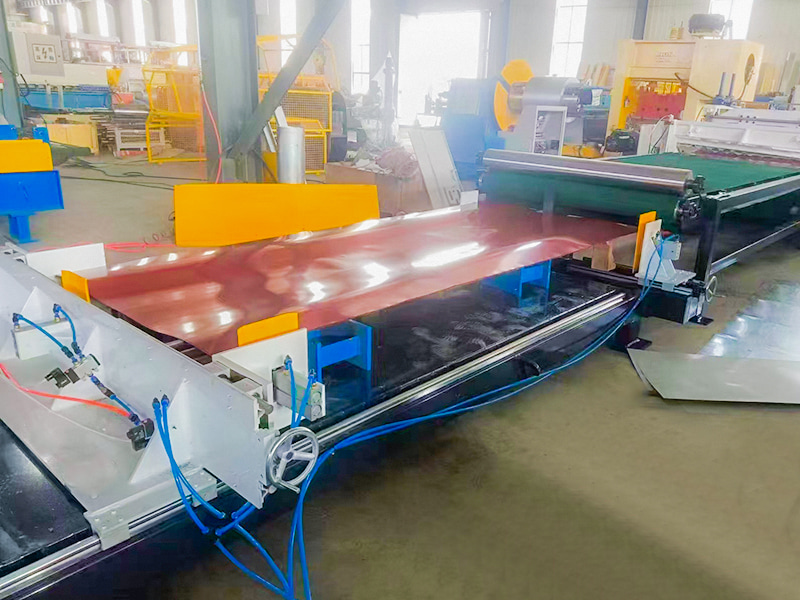

(7) Aonad Iompraíochta & Cruachta:
Iompar sorcóir/crios doscaoilte: iompraíonn sé na plátaí lomadh go dtí an limistéar cruachta.

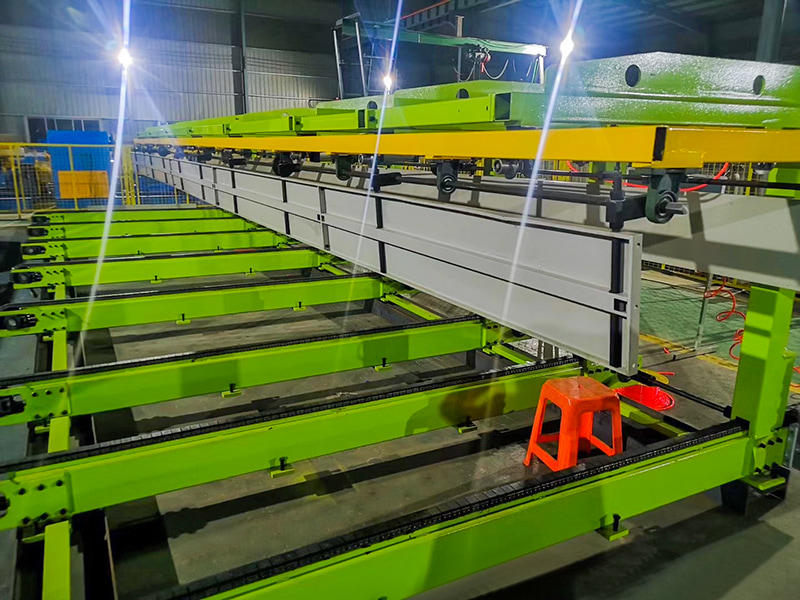

Cruachadóir/ardán cruachta: trealamh lárnach! Cruachta na plátaí go néata go huathoibríoch. Cineálacha coitianta:
Cruachadóir cisealta maighnéadach: úsáidtear leictreamaighnéid chun iad a ionsú agus a scaoileadh chun cruachta cisealta a bhaint amach, le néatacht ard, atá oiriúnach le haghaidh ócáidí ard-éilimh.
Cruachadóir sciath / brú ar ais: struchtúr réasúnta simplí, ar chostas íseal.
Cruachta robot (líne ard-deireadh): solúbtha agus éifeachtach, oiriúnach do riachtanais cruachta casta.
Feiste ailínithe ábhair: cinntíonn sé slacht an chruachadh.
(8) Córas Rialaithe Leictreach:
PLC (Rialaitheoir Loighic In-ríomhchláraithe): inchinn an líne táirgeachta ar fad, ag comhordú gníomhaíochtaí gach feiste (gan foirceannadh, leibhéalú, beathú, tomhas fad, lomadh, cruachadh).
HMI (Comhéadan Meaisín Daonna/Scáileán Tadhaill): Ligeann sé d’oibreoirí paraiméadair a shocrú (cosúil le fad gearrtha, fórsa teannta, paraiméadair leibhéalta, agus modh cruachta), monatóireacht a dhéanamh ar stádas oibriúcháin, agus féachaint ar fhaisnéis locht.
Tiomántán Inverter/Seirvo: Rialaíonn sé luas mótair.
Braiteoirí: Braith suíomh stiall, luas, agus ceartú diall.
| Mír | Cur síos |
| Amhábhar Oiriúnach | GI, GL, PPGI, PPGL Coil, |
| MS, HRS Coil | |
| Coil Cruach Dhosmálta | |
| Tiús Oiriúnach | 0.15-3.0mm (GI, PPGI Coil） |
| 0.15-3.0mm (MS, HRS Coil) | |
| 0.5-1.5mm (Coil Cruach Dhosmálta) | |
| Leithead Oiriúnach | 1250mm ar a mhéad |
| Córas Rialaithe | Rialú PLC & Cineál Iomlán Uathoibríoch |
| Príomhchumhacht Iomlán Mótair | 43.7kW |
| Voltas | 380V/50Hz/3Ph (is féidir a shaincheapadh) |
| Sreabhadh oibre | Loading-Uncoiling-Leveling-Gearr-Tarchur-Bailiúchán |
| Ceantar Áitithe Líne | Timpeall 18m*3m*1.8m (L*W*H) |
| Líne Meáchan Iomlán | Timpeall 12 Tona (is féidir le coimeádán 1 * 40GP na comhpháirteanna go léir a luchtú) |
| Luas Táirgthe | Timpeall 25m/nim, is féidir a choigeartú |
| Caoinfhulaingt Táirge | Caoinfhulaingt Curving: 2mm max; |
| Caoinfhulaingt Leithead: /-0.05mm | |
| Páirteanna Leictreach | Gach branda Delta |
